全自动介质损耗测试仪

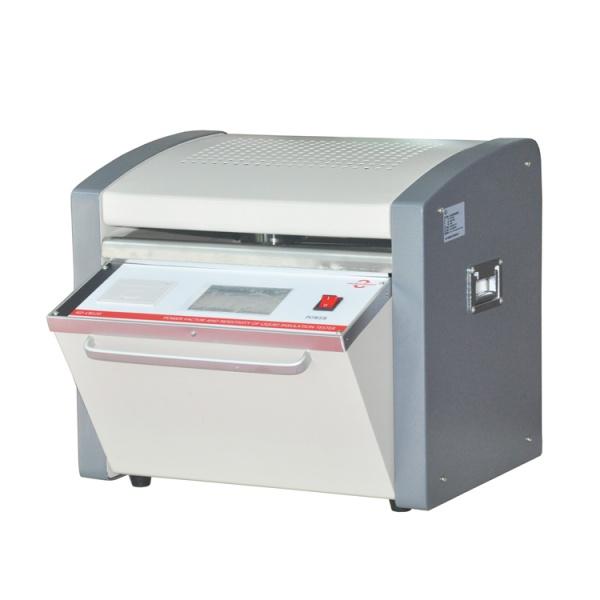

全自动介质损耗测试仪 产品型号：KD-CB120

关键词：介质损耗测试仪、 抗干扰介质损耗测试仪、绝缘油检测设备、油品分析仪、介质损耗、GB/T5654、变压器油分析仪器

全自动抗干扰介质损耗测试仪是一种新颖的测量介质损耗测试仪，它可以在工频高电压下，现场测量各种绝缘材料、绝缘套管、电力电缆、电容器、互感器、电容式电压互感器(CVT)、变压器等高压设备的介质损耗角正切（tgδ）和电容（Cx）。与西林电容电桥相比，具有操作简单、自动测量、读数直观、无需换算、精度高、抗干扰能力强等优点。仪器内部有标准电容器和升电压装置，在“内接”方式下使用，无需其它外接设备，便于携带。

技术参数

1、 适用标准：GB/T5654

2、 测温范围： 0～125℃

3、 测量精度：电容量：±(1%读数+0.5pF)；相对电容率：±1%读数；

介质损耗因数：±(1%读数+0.0001)；直流电阻率：±10%读数；

4、 测量范围：电容量：5pF～200pF；相对电容率：1.000～30.000

介质损耗因数：0.00001～100；直流电阻率：2.5 MΩm～20 TΩm

5、 分辨率： 电容量：0.01pF；相对电容率：0.001；介质损耗因数：0.00001

6、 控温精度：±0.05℃

7、 交流试验电压：500～2000V，连续可调，频率50Hz

8、 直流试验电压：0～500V，连续可调

9、 整机功率：100W

10、工作电源：AC 220V±10%   50Hz/60Hz ±1%

11、仪器尺寸：500*360*420mm

12、净    重：26KG

主要特点

1、油杯采用符合国标GB/T5654-2007的三电极式结构，极间间距2mm，可消除杂散电容及泄漏对介损测试结果的影响

2、采用中频感应加热，PID控温算法。该加热方式具备油杯与加热体非接触、加热均匀、速度快、控制方便等优点，使温度严格控制在预设温度误差范围内

3、内部标准电容器为SF6充气三电极式电容，该电容的介损及电容量不受环境温度、湿度等影响，使仪器精度在长时间使用后仍然得到保证。

4、交流试验电源采用AC-DC-AC转换方式，有效避免市电电压及频率波动对介损测试准确性影响，即便是发电机发电，该仪器也能正确运行。

5、完善的保护功能。当有过压、过流、高压短路时，仪器能迅速切断高压，并发出警告信息。当温度传感器失效或没有连接时，发出警告信息。在中频感应加热炉内设有限温继电器，当温度超过120℃时，继电器释放，加热停止。

6、试验参数设置方便。

7、采用大屏幕LCD显示器，具有背光、显示清晰。人机界面友好，只需按照汉字菜单提示、输入命令，仪器即可自动进行测试并自动存储和打印测试结果。

8、自带实时时钟，测试日期、时间可随测试结果保存、显示、打印。

9、空电极杯校准功能。测量空电极杯的电容量和介质损耗因数，以判断空电极杯的清洗和
